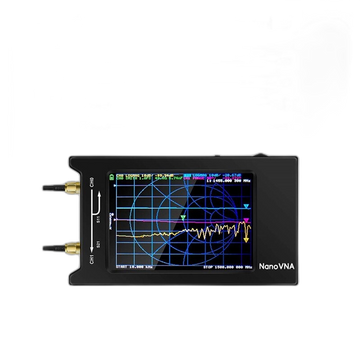

NanoVNA-H4, Netwerkanalyser, 40 inch Touchscreen

• verbeterde versie 2020: beschikt over een abs-behuizing voor verminderde interferentie, 4,0-inch lcd-touchscreendisplay en een 1950 mah batterij voor langer gebruik. ondersteunt tijddomeinanalyse (tdr) en kan worden aangesloten op android-telefoons via een type c-kabel.
• verbeterd frequentiebereik: maakt gebruik van een oneven harmonische uitbreiding van si5351 om frequenties tot 1,5 ghz te meten, met een dynamische prestatie van meer dan 70 db. uitgebreide frequentiebanden bieden meer dynamiek voor nauwkeurige metingen.
• vector netwerkmeting: kan tx/rx meten, bepaalt parameters s11 en s21 en vereist handmatige bedradingwijzigingen voor s12 en s ideaal voor radio-ontwerp en simulatiesoftware met pc-besturingssoftware voor het exporteren van touchstone-bestanden.
• betrouwbare prestaties: beschikt over een resistief touchscreen en bevat een japanse gebruiksaanwijzing als pdf-bestand. biedt een betrouwbare respons en snelle klantenservice in geval van problemen.
• verbeterd ontwerp: geoptimaliseerde brug voor si5351 harmonischen, verhoogd uitgangsniveau voor nauwkeurige metingen, opnieuw ontworpen vermogensbeheersingscircuit en geoptimaliseerde pcb-layout. inclusief een uart-interface voor doe-het-zelf-uitbreiding en een lichtgewicht abs-behuizing voor bescherming.

Specificatie:

• schermformaat: 4,0 inch
• frequentiebereik: 10 khz tot 1,5 ghz
• meetparameters: s11, s21, s12, s22
• batterijcapaciteit: 1950 mah
• touchscreen: ja
• connectiviteit: usb typec
• vermogensuitgang: 0 dbm
• schermresolutie: 320 x 480
• communicatiemodus: cdc (serieel)
• aantal scanspunten: 101
• schermfuncties: tracking, markering, instelling opslaan
• frequentietolerantie: <2,5 ppm
• frequentiestabiliteit: <0,5 ppm
• inbegrepen accessoires: datakabel, rfkabel, kalibratiekits, connectoren
• afmetingen: 75 mm x 133 mm x 18 mm
